隨著機械自動化水平的發展，智能機械手與流水線式生產是未來的發展方向，流水線作業是提升生產工作效率最好的方法之一，不同的產品生產所使用的流水線是不一樣的，從目前成熟加工設備來說，流水線由皮帶加工作臺流水線，滾筒裝配流水線，鏈板裝配流水線，倍速鏈流水線，今天我們來了解滾筒流水線的結構和材料是什么樣的，下面為大家講解滾筒流水線的結構形式及材料有哪些：

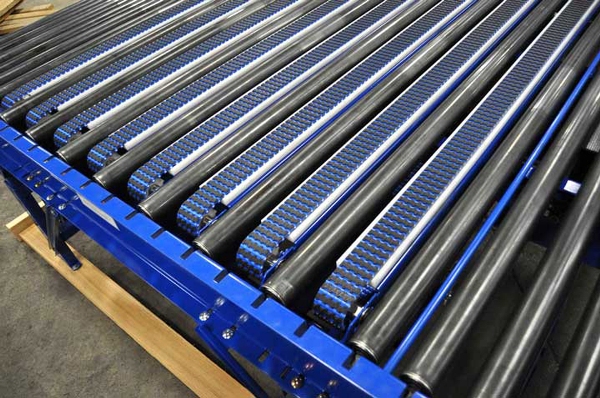

滾筒流水線的結構形式1、滾筒流水線采用單只輥筒組成工作平面?zhèn)魉瓦\(yùn)動，輥筒作為平面工作平臺，流水線采用組合式裝配模式，人員工位數、滾筒間距可按生產工藝要求設定的來設計。按照滾筒流水線的滾筒形式可分為：雙鏈輪錐型滾筒、無動力滾筒流水線,O型槽錐形滾筒、普通錐形滾筒。

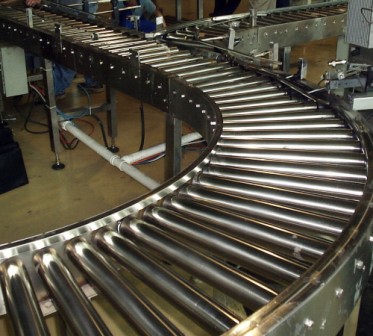

流水線的輸送速度有定速和調速兩種，速度調節又可分為：電子調速，變頻調速和減速機調速，不同的輸送形式可分為：直線型滾筒流水線，轉彎滾筒流水線，斜坡滾筒流水線，分流式(道岔式)滾筒線，頂升移動式滾筒機，頂升旋轉式滾筒機等。
2、滾筒流水線根據驅動形式可分為：無動力滾筒流水線，轉彎滾筒流水線，動力滾筒流水線，積放式滾筒流水線。

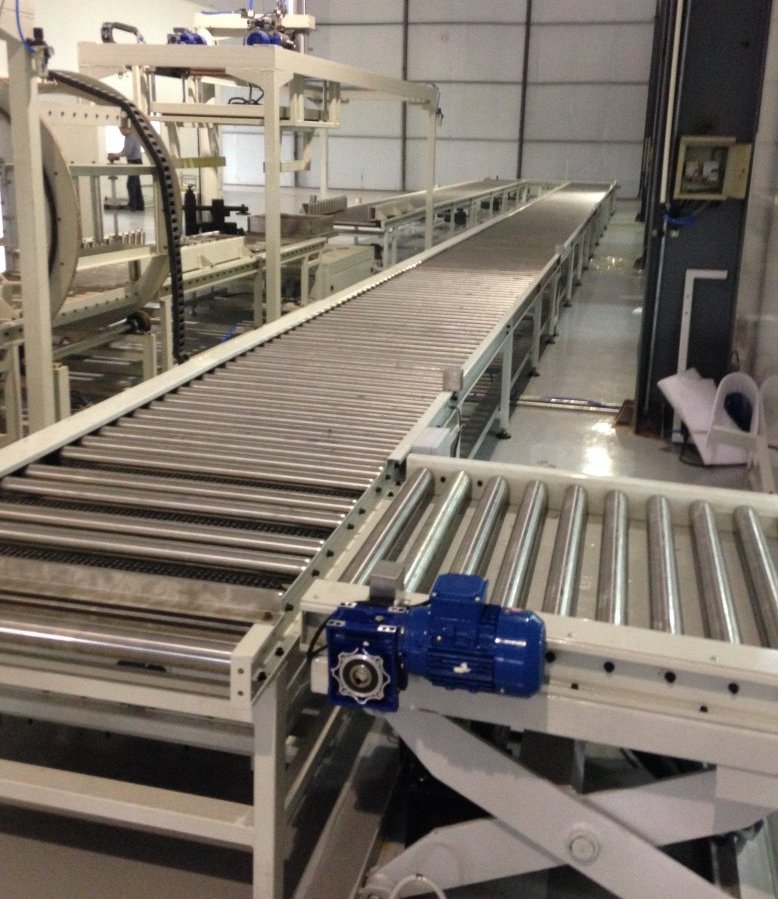

動力滾筒流水線所用的驅動方式有：電動滾筒驅動和電機減速機驅動。
滾筒流水線的材料

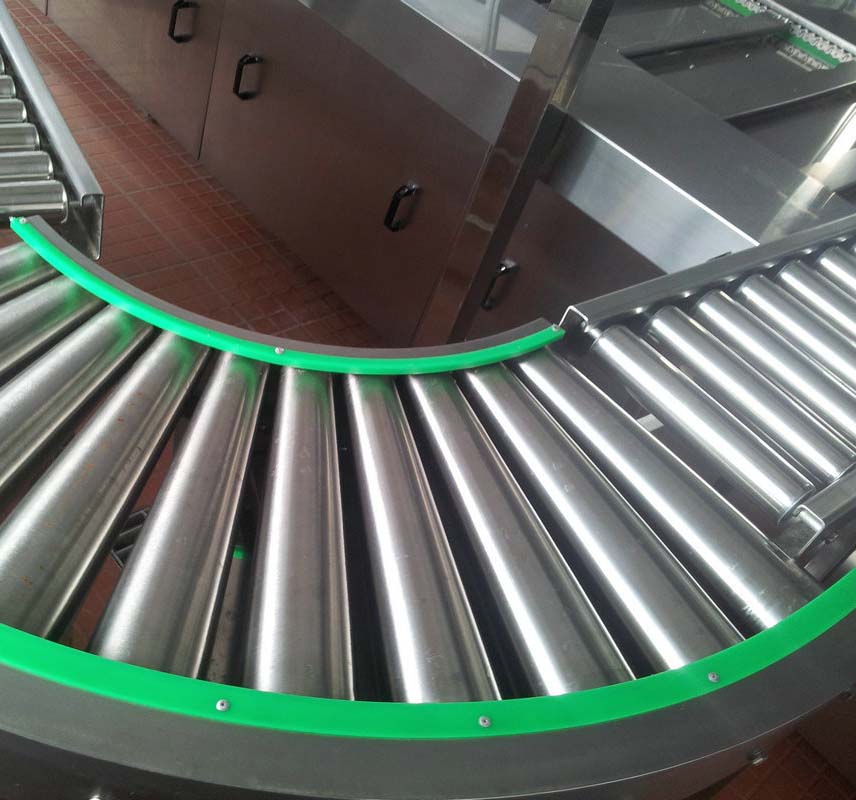

1、滾筒輸送線流水線的輸送載體-滾筒采用無縫鋼管配優質軸承制作，筒體材質可選用碳鋼、不銹鋼、工程塑料等。碳鋼滾筒表面處理有鍍鋅、鍍鉻、聚氨酯包膠等方式。錐形滾筒在轉角和分流處用于改變物體的運行方向。軸端形式有無（單）扁口彈簧軸、內（外）牙軸、雙扁口通軸、雙開口銷空（實）心軸，對應著不同的滾筒安裝方式。
下圖
一般壓制式軸承安裝應用在比較輕的貨物上使用，車削式一般應用在重型貨物上，配套軸承有精密軸承、沖壓軸承、防塵軸承。支架和護邊可選用不銹鋼、碳鋼(表面經噴塑處理)、鋁型材。
2、根據使用貨物情況和材料運輸情況，機架材料有：不銹鋼、鋁型材、碳鋼、不同寬度的貨物應選用寬度合適的軋輥，滾筒線寬可根據貨物的需要選用不同的特殊規格。根據傳送帶的重量將滾筒的壁厚和軸徑均勻分布到接觸滾筒上，并計算出每個滾筒所需的載荷，從而確定滾筒的壁厚和軸徑。
直段滾筒所用的滾筒直徑有38mm,50mm,60mm,76mm,89mm.
帶工作臺的滾筒流水線簡介： 在實際生產過程中，對于產品的組裝，往往需要許多平臺作為輔助，有些需要工作臺、工作臺等。設置在兩側的滾道輸送線本身就是操作區域，裝配板的轉移是通過兩個頂部的通用表實現的。這種平行循環裝配線結構廣泛應用于電器、汽車配件、電動汽車配件的裝配過程中。還可以安裝工作位置定位裝置，以提高轉移裝配板在操作區域的定位穩定性。滾子傳動線常用的支撐設備是通用球臺。由于通用球的滾動靈活性，通用球平臺在鋼板上形成了一個具有一定密度的平臺。使工件、物料箱或產品在其上運行可以非常靈活地滑動，從而大大降低勞動強度；
2，功能擴展模塊單元包括：
頂燈照明：采用LED照明，燈光亮度可調；
3，輔助配件工具：包括鋁合金軌道，移動車，開口掛鉤（用于懸掛氣動工具，電動工具）
三。工作站氣路：包括快速轉換接口、各工作站氣管獨立球閥（不銹鋼）、通風管道。
4、工作場所插座：包括鋁合金插座管、標準插座2臺（常用品牌，或松下、西門子等品牌）
5。工藝說明：包括鋁合金型材框架，綠色底工裝板，透明表面工裝板（工藝卡夾在兩個Yakri板之間），以及
6。上部貨架：包括平臺板、支撐鋁型材（用于放置零件、工具、材料盒和其他輔助設備）。
7.操作臺：壓板，工人操作平臺
8。工作場所抽屜：包括抽屜、連接器等（放置工具、其他器具）；或工具箱（帶抽屜）；
9、其他配件：如風管、煙道、電風扇、傾斜架等特殊用途，
滾筒流水線產品選購中應注意的問題 1。上述所有模塊都可以在管道上刪除或添加。
2，裝配線每條線的長度為1200mm或1000mm，其他長度需定制;
三。在每臺配置的功能模塊中，插座為每臺2套（可插入4個插頭），其余均為1套。
4、管線控制臺高度：坐姿為750mm，站立時為850mm，生產前需指定其他高度；
5。上架和手術臺：表面材料分為白板、防靜電橡膠和不銹鋼表面。工作臺主體為18 mm厚的中密度板。在桌板周圍開槽，并用倒齒環鑲嵌，以保護桌板的長壽命；需要其他規格或材料的臺式板；
積放式摩擦電動滾筒流水線的描述 1.雙層三維循環滾筒生產線主要用于伴隨工具在上下輸送線之間循環的情況。通常，上層是裝配線，下層是工裝板返回線;
2。雙層立體環形摩擦累積釋放式電機輥由雙層累積釋放滾筒輸送機、液壓提升機、正反轉操作提升機上的累積釋放輥、特殊結構的位置攔截器和PLC電氣控制系統組成。
3、配套的圓形工作臺由pvc工程塑料板（或來自其他材料）制成，輸送線使工作臺能夠在傳輸系統中順利工作，每負荷10-600公斤（根據要求設計）。
4。車道攔截器的總承載力為65 kg。車道攔截器的特殊結構還允許600 kg工裝以12m/min的速度進行習慣性沖擊，頂部穩定可靠。
以上就是滾筒流水線的作用，現代化的控制系統滿足復雜的物流輸送系統，完成多方面的工藝需要。如采用貨物檢測方式的流水線可采用積放滾筒實現物料的堆積輸送。總的來說滾筒流水線結構簡單，鏈條傳輸故障率低，使用性價比高，日常使用維護方便。用途廣泛。
